Aplikacja

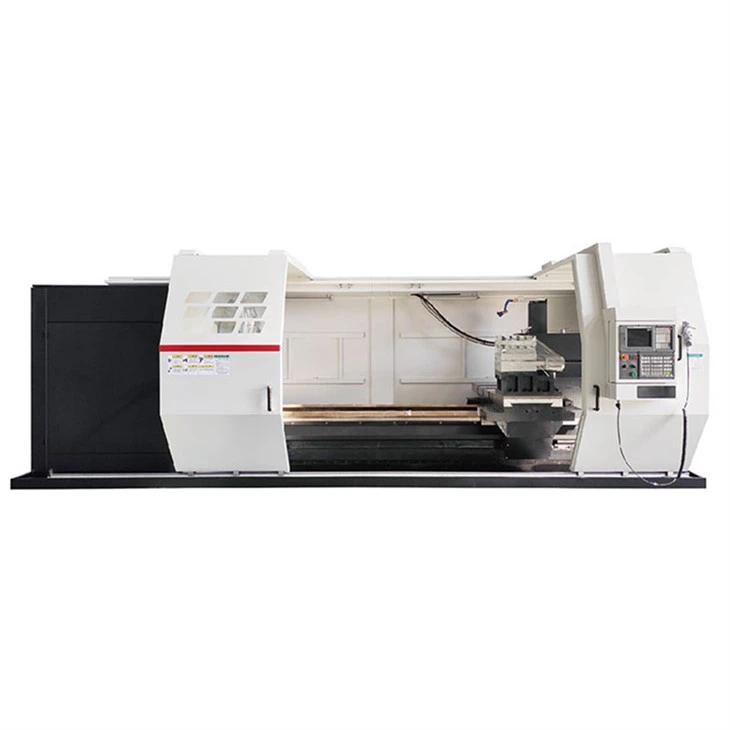

Ta duża tokarka CNC to dwu-współrzędna, 2-osiowa tokarka CNC ze zintegrowanym płaskim łożem. Ta tokarka CNC jest w stanie obrabiać złożone geometrie, szeroki zakres rozmiarów i bardzo precyzyjne części wału (lub tarczy). Może obrabiać powierzchnie cylindryczne, powierzchnie stożkowe, powierzchnie schodkowe, powierzchnie kuliste i różne inne powierzchnie obrotowe. Dodatkowo może obrabiać gwinty wewnętrzne i zewnętrzne zarówno metryczne, jak i calowe. Oprócz operacji toczenia może również wykonywać wiercenie, rozwiercanie, wytaczanie, walcowanie i inne procesy obróbki.

Cechy

Jedno-odlewane, monolityczne łóżko z konstrukcją szyn prowadzących-w kształcie góry. Wszystkie powierzchnie prowadnic są wykonane z żeliwa-odpornego na zużycie i poddane hartowaniu powierzchniowemu. Twardość powierzchni prowadnicy jest większa lub równa HRC50, przy głębokości hartowania 2 mm. Szerokość prowadnicy wynosi 910mm.

W głównym wrzecionie zastosowano automatyczną 4-przekładnię z płynną zmianą prędkości na każdym biegu. Charakteryzuje się wysokim wyjściowym momentem obrotowym, wysoką dokładnością pozycjonowania oraz stabilną i niezawodną wydajnością. Wszystkie koła zębate w napędzie głównym wykonane są z wysokiej jakości materiału nawęglanego stopowo i poddawane są nawęglaniu, hartowaniu i szlifowaniu przekładni. Poziom hałasu wrzeciona podczas pracy maszyny jest mniejszy lub równy 75 dB.

Duża tokarka CNC jest wyposażona w automatyczny przenośnik wiórów (2 szt.) z otworem odprowadzającym wióry umieszczonym w tylnej części łoża, umożliwiającym odprowadzanie wiórów do przenośnika wiórów znajdującego się z tyłu maszyny. Zbiornik chłodzący jest oddzielony od głównej maszyny, aby zapewnić, że ciepło cięcia nie wpłynie na precyzję maszyny.

Przenośnik wiórów wyposażony jest w odpieniacz oleju, który skutecznie oddziela olej smarowy od chłodziwa. Obrabiarka wyposażona jest w jeden pistolet pneumatyczny i jeden pistolet wodny.

Duża tokarka CNC jest wyposażona w-przelotowy układ chłodzenia wrzeciona o ciśnieniu zamkniętym 15 barów, używany do chłodzenia i płukania wiórów.

Oś X/Z-obrabiarki wyposażona jest w enkoder liniowy firmy FAGOR (Hiszpania). Po zaniku zasilania i jego przywróceniu natychmiast dostarcza wartości pozycji i w sposób ciągły dostarcza je do odczytu obwodom elektronicznym, bez konieczności przesuwania osi w celu wykonania operacji bazowania do punktu odniesienia.

Parametry techniczne

Przedmiot			Ugnida	Specyfikacja
Maks. huśtać się nad łóżkiem			mm	1320
Maks. długość przedmiotu obrabianego			mm	980(Centrum-środek) 960 (zacisk-w środku)
Maks. średnica toczenia			mm	845 (wał)
Maks. przerzucić się przez siodło			mm	845
Szerokość łóżka			mm	910
Maks. długość skrętu			mm	870(Zacisk-w środku)
Maks. obciążenie pomiędzy środkami			Kg	6000
Znamionowy wyjściowy moment obrotowy wrzeciona			Nm	7200
Wrzeciono	Nos wrzeciona			A2-15
	Stożek wrzeciona			1:20 (φ155 mm)
	Otwór wrzeciona		mm	142
	Typ główki			Automatyczna 4-stopniowa skrzynia biegów
	Zakres prędkości		obr./min	M41: 15~75 M42: 75(30) ~138 M43: 138(50) ~245 M44: 245(90) ~500
	Główna moc silnika		kW	37
	Średnica uchwytu		mm	800 (hydrauliczny 3-szczękowy)
Duża prędkość na X/Z			m/min	6/6
Maks. przemieszczenie osi X-			mm	625
Maks. przemieszczenie osi Z-			mm	1000
Konik	Średnica/skok pióra		mm	210/250
	Stożek z otworem na pióro			Morse'a 6/Martwy punkt
Wieżyczka	Typ słupka narzędziowego			4-stanowiskowa instalacja elektryczna
	Czas obrotu o 90 stopni		s	4
	Powtarzalność rotacji		mm	0.008
Rozmiar narzędzia		Narzędzie OD	mm	32ⅹ32
		Nudne narzędzie	mm	40
Rozmiar całkowity		L ⅹ W ⅹ H	mm	4220ⅹ3020ⅹ2450
Władza ogólna			kW	50
Waga			Kg	11200

Główna dokładność

Przedmiot kontroli		Dopuszczalne (㎜)
Luzy osiowe wrzeciona		0.007
Bicie stożka uchwytu wrzeciona		0.009
Dokładność pozycjonowania	Dokładność zmiany położenia R	X:0.008 Z:0.01
	Dokładność pozycjonowania A	X:0.02 Z:0.03
Okrągłość		0.007
Zgodność średnicy		0.025/300
Płaskość		0.025/φ300
Dokładność obróbki		IT6
